1. Tervezés – az alapok
Mielőtt bármit vásárolnál, mérd fel:
- Hány helyiségben kell szellőztetni (nappali, hálószobák, konyha, fürdő, WC).
- Szükséges légszállítás (m³/h) – általában 0,3–0,5 légcserét célozzunk.
- Hol lesz a központi gép (padlás, kazánház, álmennyezet).
- Külső levegőbe- és elszívó pontok helye (tető vagy homlokzat).
Tippek a ventilatorom.hu-ról: Használd az oldalon található hővisszanyerős kategóriát (hovisszanyeros-szellozes), ahol szakértők segítenek a gép kiválasztásában (pl. Vortice, Vents vagy hasonló modellek). Az Ubbink csövekhez a radial rendszer a legideálisabb: egy központi elosztódobozból indulnak a vékony, flexibilis ágak minden helyiségbe – így minimális a zaj és a nyomásveszteség.

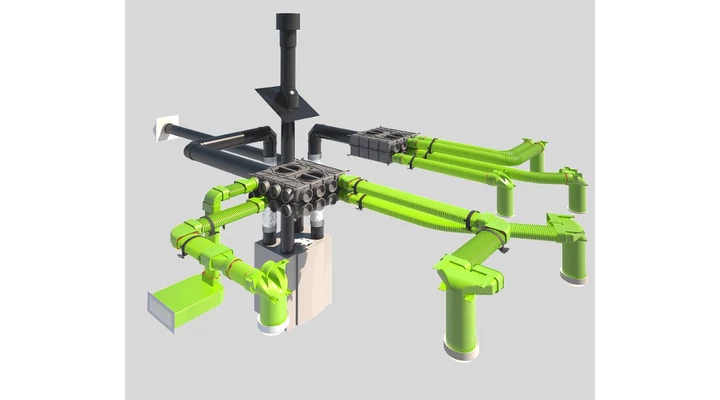

2. A központi elosztódoboz – a rendszer „szíve”
A radial rendszer kulcsa az Ubbink Air Excellent elosztódoboz (8 vagy 16 csatlakozási pontos változatban).
- Miért Ubbink? Műanyag (PP) anyag, antisztatikus, nem rozsdásodik, könnyű és rendkívül alacsony nyomásveszteséget okoz. A sugárirányú elosztás miatt a ventilátor kevesebb energiát fogyaszt, a rendszer csendesebb.
- Hogyan építed be? A hővisszanyerő gép után közvetlenül csatlakoztatod a fő csatornát (DN125, DN150 vagy DN160). A dobozból 16 db DN75/63 mm-es flexibilis csőág indul a helyiségekbe. Extra előny: a dobozba nyomáskorlátozó gyűrűk (Ubbink Air Excellent Nyomáskorlátozó gyűrű DN75/63) tehetők, így szobánként központilag szabályozhatod az áramlást – nincs szükség bonyolult szelepekre.
Vásárlás a ventilatorom.hu-n: keresd az „UBBINK Elosztó doboz (16 csatl. pont)” vagy a 8 pontos verziót.
3. A légcsatorna-hálózat – Ubbink antibakteriális flexibilis csövek
Itt jön az Ubbink egyik legnagyobb erőssége: a DN75/50 m-es antibakteriális, antisztatikus szellőzőcső.
- Belső rétegében antisztatikus és antibakteriális bevonat van → gátolja a por lerakódását és a penész kialakulását.
- Sima belső fal → alacsony zajszint és minimális légellenállás.
- Rendkívül rugalmas → könnyen vezethető kanyarokban, álmennyezetben, szigetelésben.
- 50 méteres tekercsben kapható → szinte hulladékmentesen vágható.
Szerelési tipp: A csöveket kívülről húzható 90°-os könyökkel (Ubbink 90°-os könyök flexibilis csőhöz DN75/63) és toldó adapterekkel (Flex-Flex toldó adapter) csatlakoztatod. Minden csatlakozást tömítő gyűrűvel (UBBINK Tömítő gyűrű DN75) biztosíts – tökéletes légtömörség!
4. Helyiségi végpontok – szelepfogadók és anemosztátok
Minden helyiségbe kerül egy szelepfogadó (supply vagy extract):
- Ubbink CWL DN125 szelepfogadó 2x75 mm csatlakozással – falba vagy mennyezetbe építhető, könnyen állítható hosszúságú.
- Ubbink Elszívó csatlakozó anemosztát DN125 – konyha, fürdő elszívására.
- Zárókupakok és adapterek a nem használt csatlakozók lezárására.
Előnyök:
- Dizájnos, takarítható rácsok.
- Könnyen tisztíthatók, szűrőcserés.
- Optimális légelosztás, nincs huzat.
5. Külső átvezetések – tetőátvezetők és rögzítések
A friss levegő beszívása és a használt levegő elszívása biztonságos átvezetést igényel:
- UBBINK Tetőátvezető idom (DN125, DN150, DN160 – 1100 mm-es magassággal).
- Rögzítő bilincsek (DN125, DN150, DN160) a csövek falhoz vagy gerendához rögzítéséhez.
- Minden átvezetésnél használj tömítő gyűrűt a tökéletes szigetelésért.
6. Kiegyensúlyozás, tesztelés, üzembe helyezés
- Szerelés után nyomáskorlátozó gyűrűkkel és áramlásmérővel állítsd be a légmennyiséget helyiségenként.
- A ventilatorom.hu-n található szerelvények (kiegészítők, szűrők) segítségével a rendszer karbantartása egyszerű és hosszú távon olcsó.
Miért pont Ubbink a ventilatorom.hu-n?
- Higiénia: antibakteriális és antisztatikus csövek.
- Energiahatékonyság: alacsony nyomásveszteség → kisebb villanyszámla.
- Könnyű telepítés: flexibilis, click-on csatlakozások, kevesebb munkadíj.
- Hosszú élettartam: prémium német minőség (Centrotherm Group).
- Teljes rendszer: mindent egy helyről veszel (cső + elosztódoboz + szelepfogadó + tetőátvezető + bilincs + tömítés).
Összefoglaló – építsd meg te is!
Egy Ubbink Air Excellent alapú hővisszanyerős rendszerrel korszerű, egészséges és energiatakarékos otthont kapsz. A ventilatorom.hu kínálatában minden szükséges alkatrész raktárról elérhető, gyors szállítással.
Ajánlott kezdőcsomag ötlet:
- 1 db Ubbink 16 pontos elosztódoboz
- 1-2 tekercs DN75 antibakteriális flexibilis cső
- Szelepfogadók + anemosztátok a helyiségek számának megfelelően
- Tetőátvezetők + bilincsek + tömítések
Ha kérdésed van a tervezéshez vagy a termékek összeállításához, írj nekünk a webshopban, vagy nézd meg a hővisszanyerős kategóriát: ventilatorom.hu/hovisszanyeros-szellozes és az Ubbink termékeket: ventilatorom.hu/ubbink-m-44
Friss levegőt, alacsony számlákat és egészséges otthont kívánunk!
